১.বাজারের পটভূমি

অস্ট্রিয়াতে, খাদ্য, রাসায়নিক এবং পরিবেশ প্রক্রিয়াকরণের মতো শিল্পগুলিতে গ্রানুল শুকানোর জন্য উচ্চতর মান প্রয়োজন, বিশেষ করে ধারাবাহিক অপারেশন, অভিন্ন শুকানো এবং উপাদানের সম্মতি। প্রচলিত ব্যাচ সিস্টেমগুলি কঠোর দক্ষতার মানগুলির অধীনে স্থিতিশীল উৎপাদন প্রয়োজনীয়তা পূরণ করতে ক্রমবর্ধমানভাবে অক্ষম।

২.ক্লায়েন্ট এবং অ্যাপ্লিকেশন পরিস্থিতি

ক্লায়েন্ট অস্ট্রিয়ার একটি রাসায়নিক প্রক্রিয়াকরণ সংস্থা যা মাঝারি আকারের গ্রানুলগুলি পরিবর্তনশীল আর্দ্রতা সহকারে পরিচালনা করে। প্রক্রিয়াজাত উপাদানগুলি হল সিজনিং, আপস্ট্রিম ফিডিং সিস্টেমের সাথে মিল রেখে ধারাবাহিক অপারেশনের পাশাপাশি।

৩.আমাদের কাস্টমাইজড পণ্য কনফিগারেশন

সরঞ্জাম নকশার শর্তাবলী:

১. উপাদানের শর্তাবলী

উপাদানের নাম: সিজনিং

প্রক্রিয়াকরণ ক্ষমতা: ৩০০ কেজি/ঘন্টা

কাঁচামালের তাপমাত্রা: ১৫-২০°সে (ঘরের তাপমাত্রার জন্য ডিজাইন করা)

২. প্রক্রিয়া শর্তাবলী

• শুকানোর পদ্ধতি: লিনিয়ার ভাইব্রেটিং ফ্লুইডাইজড বেড
• উপাদান এবং গরম বাতাসের মধ্যে যোগাযোগের পদ্ধতি: ক্রস-ফ্লো টাইপ
• তাপের উৎস এবং গরম করার পদ্ধতি: স্টিম
• শুকানোর প্রবেশ বাতাসের তাপমাত্রা: ১৫০-১৬০°সে
• শুকানোর নিষ্কাশন তাপমাত্রা: ৯০-১০০°সে
• পণ্য নিষ্কাশন পদ্ধতি: প্রধান মেশিন
• ধুলো অপসারণ পদ্ধতি: প্রাইমারি সাইক্লোন + ওয়াটার স্ক্রাবার

উপাদান: ইউপার চেম্বার, ফ্লুইডাইজড বেড, এবং ডিসচার্জ হপার ৩১৬এল স্টেইনলেস স্টিল দিয়ে তৈরি, বাকি অংশ কার্বন স্টিল।

বিদ্যুৎ সরবরাহ: ৩৮০V, ৩-ফেজ, ৫০Hz বিদ্যুৎ সরবরাহ: ৩৮০V, ৩-ফেজ, ৫০Hz

মেঝের ক্ষেত্রফল: সংযুক্ত অঙ্কন দেখুন মেঝের ক্ষেত্রফল: সংযুক্ত অঙ্কন দেখুন

৩. পাবলিক ইউটিলিটিস

• বিদ্যুৎ সরবরাহ: ৩৮০V, ৩-ফেজ, ৫০Hz
• মেঝের ক্ষেত্রফল: সংযুক্ত অঙ্কন দেখুন

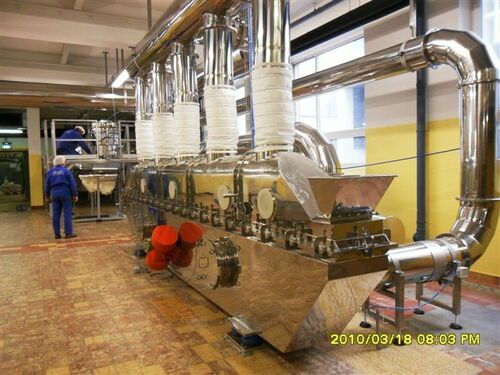

ড্রাই লিনিয়ার ভাইব্রেশন ফ্লুইডাইজড বেড নির্বাচন

^{ভাইব্রেটিং ফ্লুইডাইজড বেড ড্রায়ার মডেল: ZLG-6×0.45, বেড সারফেস এরিয়া: ২.৭মি&sup২;}

১. কাজের নীতি এবং সিস্টেমের বর্ণনা

(১) কাজের নীতি

ভাইব্রেটিং ফ্লুইডাইজড বেড ড্রায়ার একটি ভাইব্রেশন মোটর দ্বারা উত্পন্ন কম্পন শক্তি ব্যবহার করে মোটর দোলন সৃষ্টি করে। এয়ার ডিস্ট্রিবিউশন প্লেটের উপর দিয়ে উপাদানগুলি সামনের দিকে লাফিয়ে যায় যখন শুকানোর বেডের নীচ থেকে প্রবেশ করানো গরম বাতাস সেগুলিকে ফ্লুইডাইজড অবস্থায় রাখে, তাপ এবং ভর স্থানান্তরের জন্য গরম বাতাসের সাথে সম্পূর্ণ যোগাযোগ নিশ্চিত করে।

কুলিং এয়ার হিট এক্সচেঞ্জার দ্বারা উত্তপ্ত হয় এবং তারপর ফ্লুইডাইজড বেড এয়ার ইনলেটের মাধ্যমে ড্রায়ারের এয়ার চেম্বারে প্রবেশ করে। ভেজা উপাদানগুলি ইনলেটের মাধ্যমে ফ্লুইডাইজড বেডে অভিন্নভাবে এবং অবিচ্ছিন্নভাবে খাওয়ানো হয়। মোটরের দ্বারা উত্পন্ন কম্পন এবং এয়ার ডিস্ট্রিবিউশন প্লেটের মাধ্যমে সমানভাবে বিতরণ করা গরম বাতাসের দ্বৈত প্রভাবের অধীনে, উপাদানগুলি স্থগিত থাকে এবং গরম বাতাসের স্রোতের সাথে সম্পূর্ণ যোগাযোগ করে, শুকানোর প্রক্রিয়া সম্পন্ন করে। শুকনো নিষ্কাশন গ্যাস ধুলো অপসারণ সরঞ্জামের মাধ্যমে ফিল্টার করা হয় এবং তারপর ইন্ডুসড ড্রাফট ফ্যান দ্বারা নিষ্কাশিত এবং ডিসচার্জ করা হয়, যখন শুকনো পণ্যগুলি আউটলেটের মাধ্যমে ডিসচার্জ করা হয়।

(২) সিস্টেমের বর্ণনা

১. এই ভাইব্রেটিং ফ্লুইডাইজড বেড ড্রায়ারটি প্রধানত শিল্প লবণ শুকানোর প্রক্রিয়ার জন্য ব্যবহৃত হয়, নিম্নলিখিত নির্দিষ্ট ফাংশনগুলির সাথে:

ক) প্রবাহের হার: ৩০০ কেজি/ঘন্টা

খ) পণ্য সংগ্রহের পদ্ধতি: প্রধান ইউনিট ডিসচার্জ + প্রাইমারি সাইক্লোন সেপারেটর + ওয়াটার ডাস্ট রিমুভাল

গ) উপাদান: আপার চেম্বার, ফ্লুইডাইজড বেড, এবং ডিসচার্জ হপার ৩১৬এল স্টেইনলেস স্টিল দিয়ে তৈরি, বাকি অংশ কার্বন স্টিল।

২. সরঞ্জামের নাম: ভাইব্রেটিং ফ্লুইডাইজড বেড ড্রায়ার

ঘ) ডিভাইসের মডেল: ZLG-6×0.45, বেড এরিয়া: ২.৭মি&sup২

    শুকানোর অংশের দৈর্ঘ্য: ৫ মিটার, শুকানোর ক্ষেত্রফল: ২.২৫ মি&sup২, শীতল করার ক্ষেত্রফল: ০.৪৫ মি&sup২

ঙ) গরম বাতাসের প্রবেশ তাপমাত্রা: ১৫০-১৬০°সে

চ) শীতল বাতাসের প্রবেশ তাপমাত্রা: পরিবেষ্টিত তাপমাত্রা

ছ) সিস্টেমের ইনস্টল করা পাওয়ার: ৩১.৫ কিলোওয়াট

জ) গরম করার পদ্ধতি: স্টিম

ঝ) স্টিম খরচ: ৩০০-৪০০ কেজি/ঘন্টা;

২. গরম বাতাসের সিস্টেম

• ২.১ প্রাসঙ্গিক প্যারামিটার

সিস্টেম বাতাসের পরিমাণ: ~৬০০০ মি&sup৩/ঘন্টা

প্রিহিটিং বাতাসের তাপমাত্রা: পরিবেষ্টিত তাপমাত্রা; পোস্ট-হিটিং বাতাসের তাপমাত্রা: ১৫০-১৬০°সে

• ২.২. রেডিয়েটর

মোট ক্ষেত্রফল = ২০০মি&sup২

• ২.৩ রেডিয়েটর উপাদান: অ্যালুমিনিয়াম ফিন সহ সীমাহীন টিউব

• ২.৪. হট এয়ার ব্লোয়ার

মডেল: ৪-৭২-৪.৫এ ৭.৫ কিলোওয়াট


এয়ারফ্লো রেট: ৫৭১২ মি&sup৩/ঘন্টা


উইন্ড প্রেসার: ২৫৫৪ Pa


উপাদান: ভাইব্রেশন ড্যাম্পিং প্যাড সহ A3 ইন্টিগ্রাল ব্র্যাকেট। এয়ার রেগুলেটরি ভালভ: DN800


পরিমাণ: ১ ইউনিট

• ২.৫ হট এয়ার ডাক্ট

হট এয়ার ডাক্ট সিস্টেমে একটি প্রধান হট এয়ার ডাক্ট এবং তিনটি শাখা হট এয়ার ডাক্ট রয়েছে। প্রতিটি শাখা ডাক্টে কন্ট্রোল বক্সের মধ্যে থাকা পৃথক ইউনিটগুলির জন্য এয়ারফ্লো ভলিউম নিয়ন্ত্রণ করার জন্য একটি এয়ার ডিস্ট্রিবিউশন ভালভ লাগানো আছে।


হট এয়ার প্রধান পাইপের ব্যাস: DN400, পরিমাণ: ১ সেট, উপাদান: ২মিমি A3 স্টিল


হট এয়ার শাখা পাইপের ব্যাস: DN360, পরিমাণ: ৩ সেট, উপাদান: ২.৫মিমি A3 স্টিল


নরম সংযোগ: DN360, পরিমাণ: ৪ সেট, উপাদান: ডাবল-লেয়ার ক্যানভাস


কুলিং এয়ার ডাক্টের ব্যাস: DN300 | পরিমাণ: ১ সেট | উপাদান: ২মিমি A3 স্টিল


হট এয়ার ডাক্টের তাপ নিরোধক ব্যবহারকারীর দ্বারা সাইটে পরিচালনা করা হবে।

  ৩. শুকানোর হোস্ট:


• ৩.১. ভাইব্রেটিং ফ্লুইডাইজড বেড ড্রায়ারের মডেল: ZLG-6×0.45, বেড এরিয়া: ২.৭ মি&sup২

• ৩.২ বেডের প্রস্থ: ০.৪৫ মিটার, শুকানোর অংশের দৈর্ঘ্য: ৫ মিটার, শীতল করার অংশের দৈর্ঘ্য: ১ মিটার

• ৩.৩. মেশ প্লেটের নীচে পড়ে যাওয়া উপাদানগুলি সরানোর সুবিধার জন্য ড্রায়ারের নীচের চেম্বারের পাশে একটি পরিষ্কার করার দরজা লাগানো আছে। নীচের চেম্বারটি ২মিমি পুরু ৩১৬এল স্টিল দিয়ে রেখাযুক্ত, ৬মিমি Q235A স্টিল ওয়াল প্যানেল এবং ১.৫মিমি A3 স্টিলের একটি বাহ্যিক সিল সহ।

• ৩.৪. ড্রায়ারের উপরের হাউজিংয়ে একটি তাপমাত্রা-প্রতিরোধী পর্যবেক্ষণ জানালা লাগানো আছে যাতে অপারেটররা যেকোনো সময় ড্রায়ারের অভ্যন্তরীণ অবস্থা পর্যবেক্ষণ করতে পারে। উপরের কভারটি ৩মিমি পুরু ৩১৬এল স্টেইনলেস স্টিল দিয়ে তৈরি এবং শক্তিশালী করা হয়েছে।

• ৩.৫. সামগ্রিক সরঞ্জাম সমর্থন কাঠামোতে নীচের হাউজিংয়ে অ্যালুমিনিয়াম সিলিকেট নিরোধক রয়েছে, যার নিরোধক পুরুত্ব ৫০ মিমি।

• ৩.৬. মেশ প্লেট: ছিদ্রের ব্যাস: φ২মিমি, খোলার হার: ~৫%, খোলার গঠন: নিয়মিত ত্রিভুজাকার প্যাটার্নে সাজানো সোজা ছিদ্র, উপাদান: ২মিমি&sup৩ ৩১৬এল স্টেইনলেস স্টিল

• ৩.৭ ভাইব্রেশন মোটর

মডেল: ১.৫ কিলোওয়াট×২, এক্সাইটেশন ফোর্স: ভাইব্রেশন ফ্রিকোয়েন্সি: ৯৬০ আর/মিনিট

পরিমাণ: ২ ইউনিট, অ্যাডজাস্টেবল এক্সাইটেশন ফোর্স এবং এক্সাইটেশন অ্যাঙ্গেল সহ

৪. নিষ্কাশন গ্যাস ট্রিটমেন্ট সিস্টেম


• ৪.১ প্রাসঙ্গিক প্যারামিটার

                সিস্টেম বাতাসের পরিমাণ: ~৬০০০ মি&sup৩/ঘন্টা

• ৪.২ নিষ্কাশন প্রধান পাইপ

      নিষ্কাশন ডাক্ট সিস্টেমে একটি প্রধান নিষ্কাশন ডাক্ট এবং পাঁচটি শাখা ডাক্ট রয়েছে, প্রতিটি ইউনিটগুলির জন্য নিষ্কাশন এয়ারফ্লো নিয়ন্ত্রণ করার জন্য একটি এয়ার কন্ট্রোল ভালভ সহ।

    নিষ্কাশন হেডার ব্যাস: DN400, পরিমাণ: ১ সেট, উপাদান: ২.০মিমি316L স্টেইনলেস স্টিল

    নিষ্কাশন শাখা পাইপের ব্যাস: DN300, পরিমাণ: ৫ সেট, উপাদান: ২.০মিমি316L স্টেইনলেস স্টিল

    নরম সংযোগকারী: ৫ পিস, উপাদান: ডাবল-লেয়ার্ড ক্যানভাস

• ৪.৩ প্রাইমারি সাইক্লোন সেপারেটর
        মডেল: XF-875, পরিমাণ: ১ ইউনিট, উপাদান: ২মিমি 316L স্টেইনলেস স্টিল
        ম্যানুয়াল ডিসচার্জ ভালভ: DN200, পরিমাণ: ১ ইউনিট, উপাদান: 316L

• ৪.৪ ইন্ডাকশন ফ্যান

       মডেল: 4-72-5A-15Kw

       এয়ারফ্লো রেট: ৭৭২৮ মি&sup৩/ঘন্টা, এয়ার প্রেসার: ৩১৪৫ Pa

       এয়ার ব্যালান্সিং ভালভ: DN500

       পরিমাণ: ১ ইউনিট উপাদান: ভাইব্রেশন ড্যাম্পিং প্যাড সহ Q235A ইন্টিগ্রাল ব্র্যাকেট

৫. সনাক্তকরণ এবং নিয়ন্ত্রণ ব্যবস্থা

• ৫.১ সম্পূর্ণ মেশিনের ভোল্টেজ এবং কারেন্ট সনাক্তকরণ এবং ডিসপ্লে
• ৫.২ সমস্ত মোটর কেন্দ্রীভূত বোতাম অপারেশনের মাধ্যমে নিয়ন্ত্রিত হয়


IV সরবরাহের পরিধি এবং বর্ণনা:

VI. পরিধানযোগ্য যন্ত্রাংশের তালিকা

ক্লায়েন্টের প্রতিক্রিয়া

ক্লায়েন্ট স্থিতিশীল উপাদানের চলাচল রিপোর্ট করেছে কোনো উল্লেখযোগ্য বাধা বা জমাট বাঁধা ছাড়াই। ধারাবাহিক অপারেশনের অধীনে শুকানোর প্রক্রিয়াটি সামঞ্জস্যপূর্ণ ছিল, যা বিদ্যমান উৎপাদন লাইনের সাথে ভালোভাবে মিলেছে।

উপসংহার

কেসটি দেখায় যে অস্ট্রিয়ার উচ্চ-মানের শিল্প পরিবেশে, ভাইব্রেটিং ফ্লুইডাইজড বেড ড্রায়ারগুলি—বেড ডাইমেনশন, ভাইব্রেশন ফ্রিকোয়েন্সি এবং পারফোরেশন ডিজাইনের মতো অপ্টিমাইজড কাঠামোগত প্যারামিটারের মাধ্যমে—গ্রানুলার উপাদানের জন্য স্থিতিশীল শুকানো এবং ধারাবাহিক উৎপাদন সরবরাহ করতে পারে।
